Ventil regulační V41 111 540 PN 40

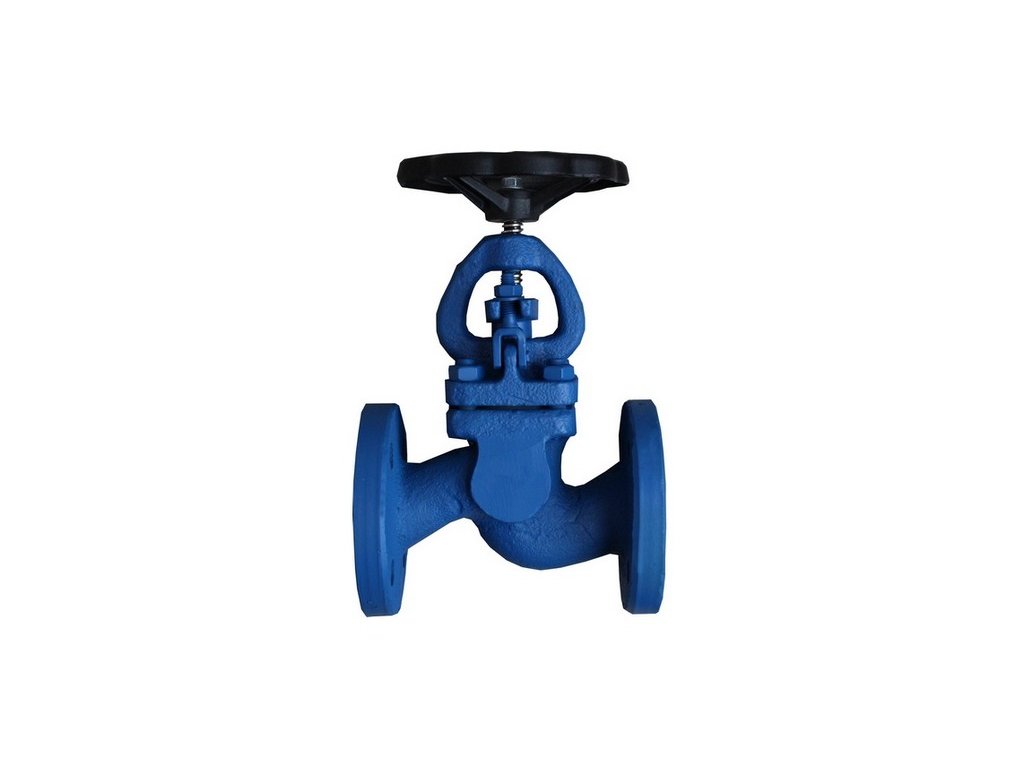

Regulační ventil V 41 111 540 Technický popis Ventil ruční je třmenový. Ventil ovládaný táhlovým servomotorem je víkový. V tělese je navařena těsnící plocha, na kterou dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku. Ventil reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Ta je řešena pro lineární průtočnou charakteristiku. Hodnotu objemového množství pracovní látky udává Kv číslo (objemový průtok vody o hustotě 1000 kg/m3 v m3/h, při tlakovém spádu na ventilu 0,1 MPa). Dovolená propustnost v sedle těchto ventilů je 0,05 % Kv.
