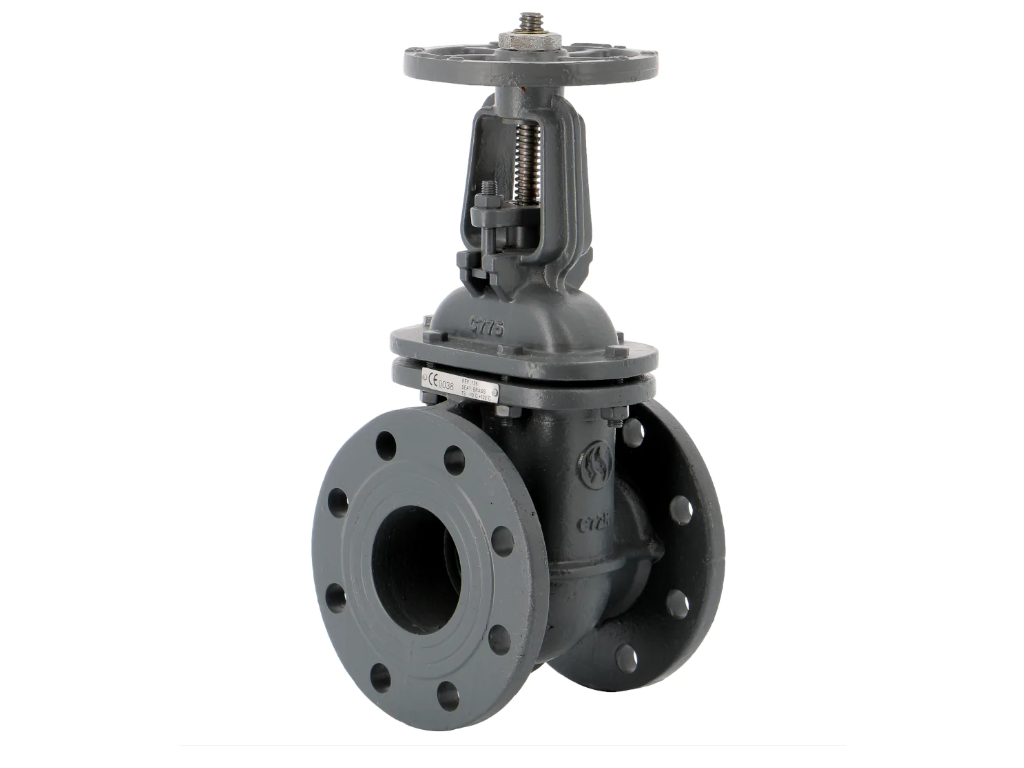

Šoupátko třmenové S35 111 610 PN 10
ŠOUPÁTKO TŘMENOVÉ S 35 111 610 pn10 Provedení F5 POUŽITI V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty: Teplota ('C) Tlak(MPa) 120 1 200 0,8 Šoupátko není vhodné pro regulaci. TECHNICKÝ POPIS Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou.
ŠOUPÁTKO TŘMENOVÉ S 35 111 610 pn10 Provedení F5 POUŽITI V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty: Teplota ('C) Tlak(MPa) 120 1 200 0,8 Šoupátko není vhodné pro regulaci. TECHNICKÝ POPIS Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou. . MATERIÁL Těleso, klín šedá litina Třmenové víko šedá litina Vřeteno korozivzdorná ocel Těsnící plochy sedel (těleso/klín) mosaz/mosaz (DIN 3352.3N) nerez/nerez (DIN 3352.3M) Těsnění vřetene ucpávky volí se dle druhu pracovní látky Těsnění tělesa a víka bezazbestový materiál ZKOUŠENÍ Šoupátko je zkoušeno podle DIN 3230. MONTÁŽ Šoupátko je možno montovat do vodorovného i svislého potrubí.
Doplňkové parametry
| Kategorie: | Šoupátka |
|---|---|
| Hmotnost: | 61 kg |
| Kód produktu: | S 35 111 610 |
