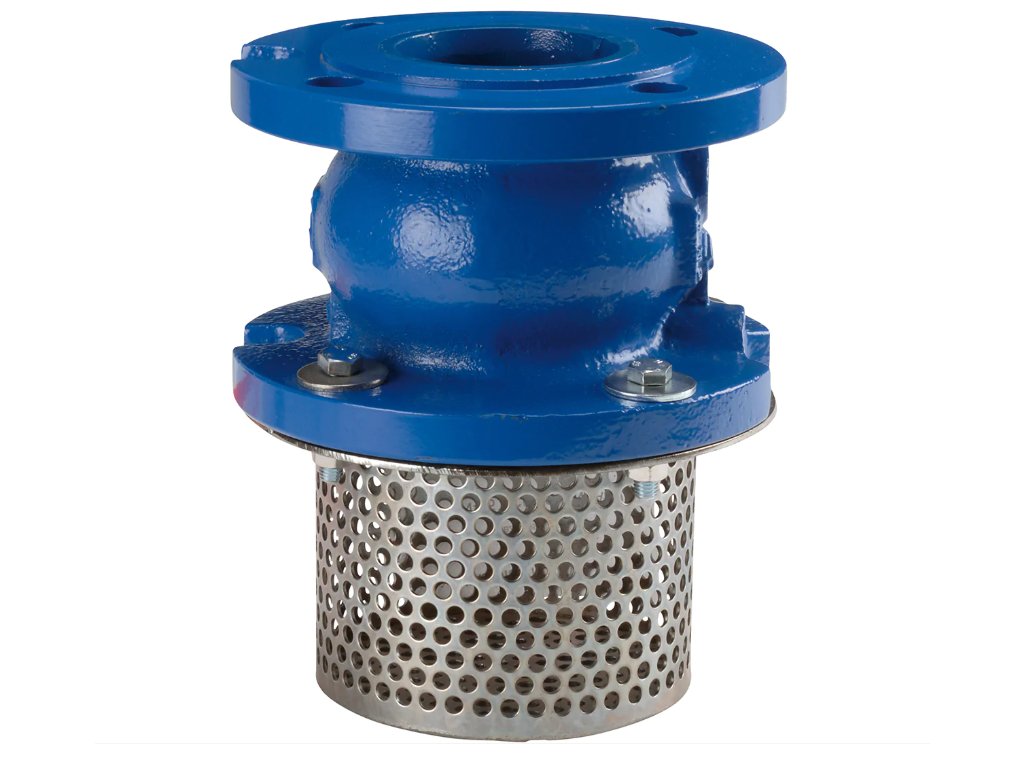

Sací koš PN16 se zpětnou klapkou a filtrem NEREZ
- Určena pro vodu a topné systémy
- Instalace ve vertikální poloze
- Tělo z litiny s epoxidovým nátěrem
- Nerezový kotouč a pružina
- EPDM těsnění
-
Max. tlak: 16 barů, teplota: -10 °C až +110 °C
Sací koš PN16 se zpětnou klapkou je navržen pro zajištění zpětné ochrany čerpadel a rozvodů ve vodních a topných systémech. Tato klapka je určena pro instalaci do svislých potrubí, kde zabraňuje zpětnému toku média.
Tělo ventilu je vyrobeno z šedé litiny EN-GJL-250, vnější povrch je chráněn modrým epoxidovým nátěrem RAL 5005 (tloušťka 80 mikronů). Klapka je osazena kotoučem z nerezové oceli AISI 304 s pružinou, která zajišťuje uzavření již při malém zpětném tlaku (cca 0,3 bar). Těsnění je provedeno pomocí kvalitního EPDM materiálu.
Součástí je galvanizovaná ocelová filtrační vložka, která zamezuje vniknutí hrubých nečistot do systému. Připojení je přírubové dle EN 1092-2 PN16.
Výrobek je dostupný v rozsahu jmenovitých světlostí DN50 až DN250. Tlaková odolnost je do 16 bar, teplotní rozsah provozu od -10 °C do +110 °C. Na vyžádání je možné dodat s certifikátem 3.1 dle EN 10204.
| DN | Délka (L) [mm] | Délka celková (L2) [mm] | Průměr příruby (D) [mm] | Rozteč šroubů (K) [mm] | Počet a průměr otvorů | Hmotnost [kg] |
|---|---|---|---|---|---|---|
| 50 | 100 | 177 | 165 | 125 | 4 × 19 | 6.59 |
| 65 | 120 | 230 | 185 | 145 | 4 × 19 | 9.76 |
| 80 | 135 | 260 | 200 | 160 | 8 × 19 | 11.83 |
| 100 | 165 | 320 | 220 | 180 | 8 × 19 | 16.70 |
| 125 | 200 | 370 | 250 | 210 | 8 × 19 | 24.99 |
| 150 | 231 | 451 | 285 | 240 | 8 × 23 | 36.30 |
| 200 | 288 | 588 | 340 | 295 | 12 × 23 | 59.28 |
| 250 | 354 | 744 | 405 | 355 | 12 × 28 | 101.88 |
Doplňkové parametry
| Kategorie: | Sací koše |
|---|---|
| Typ armatury: | sací koš |
| Typ: | Sací koš se zpětnou klapkou |
| Funkce: | Zpětná klapka + hrubý filtr |
| Médium: | Voda, užitková voda |
